Направление тока через гальванометр

Created on: February 4, 2025

Answered using O1 by Chat01

Question

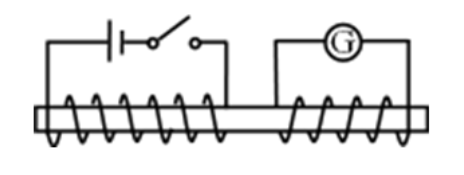

На общий железный сердечник намотаны две катушки (см. рис.). В каком направлении (налево или направо) потечет ток через гальванометр после замыкания ключа?

Thought

Reasoned about current direction in circuit for 51 seconds

Answer

По закону Ленца вторая обмотка стремится «противиться» росту магнитного потока, создаваемого первой катушкой. Когда в левой катушке ток резко возрастает (при замыкании ключа), магнитный поток в сердечнике возрастает слева направо. Чтобы ослабить этот рост, во второй катушке возникает ток, создающий встречное (справа налево) магнитное поле.

Если применить «правило правой руки» к катушке справа, то, чтобы поле внутри неё шло справа налево, ток должен течь по верхней части обмотки справа налево. Следовательно, через гальванометр ток тоже пойдёт налево.
