Ошибка в ГОСТе
Created on: January 30, 2025
Question

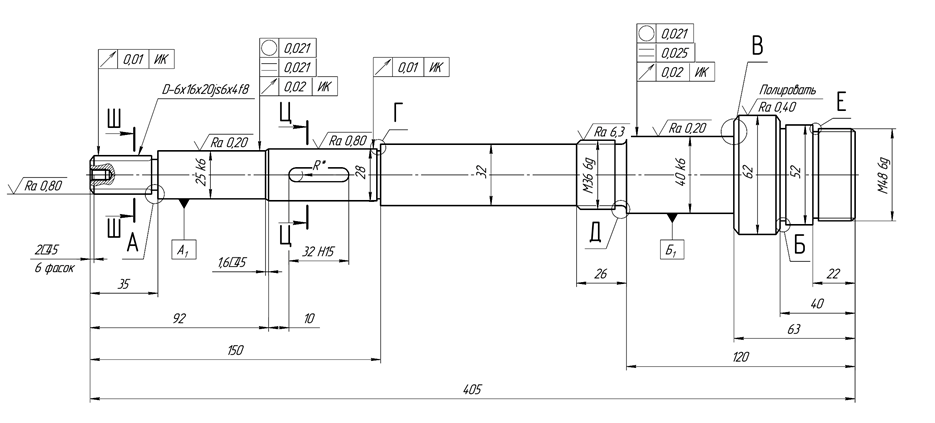

Представьте, что вам дали стажера в помощь. Вы дали ему задание: сделать чертёж в соответствии со всеми ГОСТами. Спустя некоторое время он высылает вам эскиз, и вы замечаете в нём ошибку. Какой из предложенных ГОСТов не соблюден в данном чертеже?
a.
ГОСТ 6636-69
b.
ГОСТ 16531-83
c.
ГОСТ 3485-46
Answer
Для определения, какой из предложенных ГОСТов не соблюден в данном чертеже, нужно разобраться, какие стандарты регулируют различные аспекты машиностроительных чертежей:
- ГОСТ 6636-69 – Этот стандарт относится к обозначению шероховатости поверхностей на чертежах.
- ГОСТ 16531-83 – Регламентирует правила выполнения технических чертежей, в частности, правила нанесения размеров и обозначений.
- ГОСТ 3485-46 – Этот стандарт относится к изображениям шпоночных соединений и их условным обозначениям.
Анализируя представленный чертеж, можно заметить, что шероховатость поверхностей указана корректно, размеры и допуски нанесены в соответствии с требованиями, но обозначение шпоночного соединения вызывает вопросы.
Следовательно, наибольшая вероятность ошибки связана с ГОСТ 3485-46, так как обозначение шпоночного соединения могло быть выполнено не по стандарту.
Правильный ответ: c. ГОСТ 3485-46.
Question
Представьте, что вы работаете технологом в конструкторском бюро. К вам подошли ваши коллеги, инженеры-конструкторы. Пришли за советом: разработали они котелок для разогрева пищи. Котелок имеет объем 3 литра, две проушины под ручку, а также специальный желоб. Котелок можно ставить на огонь, либо же греть на плите. И вот вас спрашивают – из какой стали лучше всего сделать данный котелок?
Выберите один ответ:
a.
Ст3
b.
12Х18Н10Т
c.
06ХН28МДТ
Answer
При выборе материала для котелка важно учитывать несколько факторов:
- Теплопроводность и жаростойкость – материал должен хорошо проводить тепло и выдерживать нагрев на открытом огне или плите.
- Коррозионная стойкость – котелок будет контактировать с водой и пищевыми продуктами, поэтому материал должен быть устойчив к коррозии.
- Механическая прочность – материал должен быть достаточно прочным, чтобы выдерживать удары, падения и нагрузки при использовании.
- Безопасность для пищевых продуктов – материал не должен выделять вредные вещества при нагреве.
Разбор вариантов:
- Ст3 (углеродистая сталь) – недостаточно устойчива к коррозии. Такой котелок быстро покроется ржавчиной, особенно если контактирует с водой и пищей. Не подходит.
- 12Х18Н10Т (нержавеющая сталь, аналог AISI 321) – обладает отличной коррозионной стойкостью, жаропрочностью, безопасна для контакта с пищей, легко моется. Оптимальный выбор.
- 06ХН28МДТ – это специальная коррозионно-стойкая и жаропрочная сталь, но она дороже и используется в агрессивных средах (например, в химической промышленности). Для котелка такой материал избыточен. Неоправданно дорогой вариант.
Итог:
Лучший выбор – 12Х18Н10Т (Ответ: b).
