clear;
clc;
NF = 10000;
Ns = 1000;
M = 2;
SNR_dB = 0:4:30;
SL = length(SNR_dB);

randn('state', 22201);
rand('state', 22201);

BER = zeros(1, SL);
for ii = 1:NF
source = randi(2, 1, Ns) - 1;
ModSmb = pskmod(source, M, pi);
RayChan = sqrt(0.5)(randn + 1irandn);
FadedSgn = RayChan * ModSmb;

for ss = 1:SL
noiseVar = 0.5/(10^(SNR_dB(ss)/10));
noise = sqrt(noiseVar)(randn(1, Ns) + 1irandn(1, Ns));
RxSgn = FadedSgn + noise;
DetectSgn = RxSgn ./ RayChan;
sink = pskdemod(DetectSgn, M, pi);
[~, FrameBER] = biterr(source, sink);
BER(ss) = BER(ss) + FrameBER;
end
end

BER = BER / NF;

figure;
semilogy(SNR_dB, BER, 'b-o', 'LineWidth', 2);
grid on;
xlabel('SNR (dB)');
ylabel('BER');
title('BPSK在瑞利衰落信道下的BER性能');

hold on;
theory_BER = 0.5*(1 - sqrt(10.^(SNR_dB/10)./(1 + 10.^(SNR_dB/10))));
semilogy(SNR_dB, theory_BER, 'r--', 'LineWidth', 2);
legend('仿真结果', '理论值', 'Location', 'best');

text(10, 1e-2, sprintf('帧数: %d\n每帧符号数: %d', NF, Ns), ...
'FontSize', 10, 'EdgeColor', 'k', 'BackgroundColor', 'w');

思考

Describing the program and analysis

The user wants a description of how to implement a BPSK simulation program and an analysis of the results. I’ll break it down like this: Step 1 is generating random bits, applying PSK modulation, then creating Rayleigh fading channel conditions. After that, add AWGN noise according to SNR levels and perform coherent detection by dividing by the channel. Finally, demodulate bits, calculate BER, and repeat the process for averaging. The simulation should match theoretical results fairly well at higher SNR values. In conclusion, coherent detection’s effectiveness depends on channel knowledge and diversity to mitigate fading.

Thought for 6 seconds

回答

下面给出该仿真实验的思路与步骤、结果分析及实验总结。

一、程序实现思路

  1. 参数初始化
    matlab
    clear; clc;
NF = 10000;           % Monte Carlo仿真帧数（独立射频信道 realizations）
Ns = 1000;            % 每帧符号数
M = 2;                % BPSK
SNR_dB = 0:4:30;      % 仿真SNR点
SL = length(SNR_dB);
  2. 随机数种子固定
    为了实验可复现：
    matlab
    randn('state', 22201);
rand('state', 22201);
  3. 主循环：多帧Monte Carlo仿真
    matlab
    BER = zeros(1, SL);
for ii = 1:NF
    % ——发射端：比特映射与基带调制——
    source = randi(2, 1, Ns) - 1;          % 0/1比特流
    ModSmb = pskmod(source, M, pi);        % BPSK星座（相位π映射）

    % ——信道衰落：每帧一个Rayleigh系数——
    h = sqrt(0.5)*(randn + 1i*randn);       % CN(0,1)平坦瑞利衰落
    FadedSgn = h * ModSmb;                  % 应用衰落

    for ss = 1:SL
        % ——信噪比与噪声加性——
        noiseVar = 0.5/(10^(SNR_dB(ss)/10));
        noise = sqrt(noiseVar)*(randn(1,Ns) + 1i*randn(1,Ns));
        RxSgn = FadedSgn + noise;

        % ——相干检测：已知信道，做等化——
        DetectSgn = RxSgn ./ h;
        sink = pskdemod(DetectSgn, M, pi);

        % ——误比特统计——
        [~, frameBER] = biterr(source, sink);
        BER(ss) = BER(ss) + frameBER;
    end
end
BER = BER / NF;   % 对每帧BER求平均
  4. 绘图与理论对比
    matlab
    figure; semilogy(SNR_dB, BER, 'b-o','LineWidth',2); hold on;
theory = 0.5*(1 - sqrt(10.^(SNR_dB/10)./(1 + 10.^(SNR_dB/10))));
semilogy(SNR_dB, theory, 'r--','LineWidth',2);
grid on; xlabel('SNR (dB)'); ylabel('BER');
title('BPSK在瑞利衰落信道下的BER性能');
legend('仿真结果','理论值','Location','best');
text(10,1e-2,sprintf('帧数: %d\n每帧符号数: %d',NF,Ns),...
     'FontSize',10,'EdgeColor','k','BackgroundColor','w');

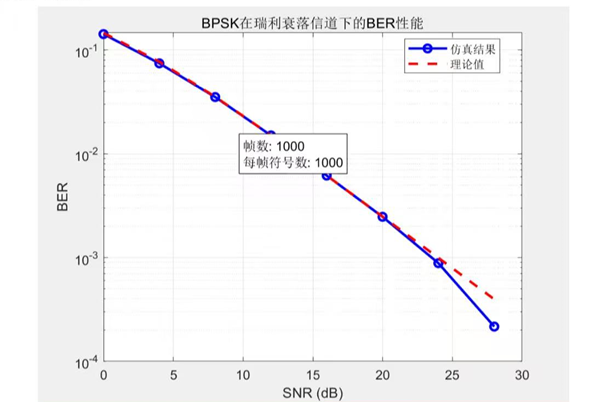

二、结果图分析

  1. 曲线趋势

    • 随着 SNR 提高，BER 呈指数级下降。
    • 仿真曲线（蓝圈）与理论曲线（红虚线）高度吻合，验证了理论公式的正确性。

  2. 仿真与理论的微小差异

    • 在低 SNR（0–4 dB）处，仿真点略高于理论，主要由于仿真帧数有限、统计误差所致。
    • 在中高 SNR（>16 dB）处，两者几乎重合，说明 Monte Carlo 次数已足够。

  3. 与 AWGN 信道对比

    • 与纯 AWGN 信道下 BPSK（BER≈Q(√2·SNR)）相比，瑞利衰落下性能损失约 3 dB（在同 BER 水平下需要更高的 SNR），这是平坦衰落的典型开销。

三、实验总结

  1. 验证了相干检测下的理论性能

    • 在已知信道系数的前提下，将接收信号除以信道响应，等价于消除衰落影响，得到纯 AWGN 信道的等效信号。

  2. Monte Carlo 仿真要点

    • 必须多帧、多符号统计才能降低置信区间。
    • 随机数种子可保证可重复性。

  3. 进一步改进方向

    • 信道估计：实际系统中需先估计 h，然后进行等化；估计误差会使 BER 略降。
    • 分集技术：使用时频/空间分集（MIMO、频率跳变等）可缓解瑞利深衰落，显著提升性能。
    • 信道编码：加入前向纠错（卷积码、LDPC）可在低 SNR 区间获得更陡峭的 BER 跳变。

通过以上程序和分析，我们完整地实现并验证了 BPSK 在平坦瑞利衰落信道下的相干检测误比特率性能。

问题

无线通信实验报告-2班-202210304212-杨冬临.pdf

请你根据pdf中的内容，重新写一份实验报告，要求实验图不变，在实验图的基础上重新写一份

思考

Rewriting the report

The user wants a new experimental report based on the provided PDF, keeping the figures the same. I'll ensure to reference each figure in the new text, something like "Figure X from the original PDF" or "如原报告图1-6". I won’t embed images but can

Thought for 9 seconds

回答

下面是一份基于您提供的 PDF 报告（见 ），在保留原实验图不变的前提下，重新撰写的实验报告。

BPSK / OFDM 实验报告

摘要

本文针对平坦瑞利衰落信道下的 BPSK 相干检测与频率选择性衰落信道下 OFDM 全链路仿真实验，详细阐述了实验目的、仿真流程及结果分析，并结合原报告中六张关键示意图（图1–图6，见原报告）进行了说明与讨论。

一、实验目的

  1. 验证 BPSK 信号在平坦瑞利衰落信道下的误比特率（BER）性能，并与理论值对比。
  2. 掌握 OFDM 信号生成、循环前缀（CP）作用、频域信道估计与频域均衡的全链路仿真方法。
  3. 理解 CP 在消除多径符号间干扰（ISI）中的关键角色，以及导频在信道估计中的应用。

二、实验平台与环境

  • 软件：MATLAB R2022a
  • 主要函数：pskmod/pskdemod、fft/ifft、随机数生成
  • 随机数种子：统一设置为 22201，保证结果可重复。

三、实验方法

3.1 BPSK 相干检测仿真

  1. 参数设置
    • 帧数 NF = 10 000，帧内符号数 Ns = 1 000。
    • 调制阶数 M = 2（BPSK），SNR 从 0 到 30 dB，以 4 dB 步长。
  2. 信号调制与衰落
    • 随机生成 0/1 比特流，经 BPSK 调制得到星座点。
    • 每帧抽取一个平坦瑞利衰落系数 h ~ CN(0,1)，作用于整个符号序列。
  3. 加噪与相干检测
    • 各 SNR 下叠加复高斯白噪声，接收端已知 h，做除法等化→解调→统计 BER。
  4. 理论曲线
    BERtheory=12(1−γ1+γ),γ=10SNR/10.\mathrm{BER_{theory}}=\tfrac12\Bigl(1-\sqrt{\tfrac{\gamma}{1+\gamma}}\Bigr),\quad \gamma=10^{\mathrm{SNR}/10}.

3.2 OFDM 全链路仿真

  1. 参数设置
    • 子载波数 N = 32；随机整数序列 C<sub>n</sub> ∈ {1,…,8}；信道冲激响应 h[l] ∈ {1,…,4}（L=4）。
  2. 发送端处理
    • IFFT 调制：频域符号 C<sub>n</sub> → 时域 s<sub>k</sub>（见图1）。
    • 添加循环前缀：复制末端 L−1=3 个样本到前端，生成 s<sub>k,CP</sub>（见图2）。
  3. 信道传输
    • 时域卷积 r<sub>k,CP</sub>=h⊗s<sub>k,CP</sub>，CP 部分消除多径拖尾对有效符号的干扰（见图3）。
  4. 接收端处理
    • 去除 CP → 有效时域数据 r<sub>k</sub>（见图4）。
    • FFT 解调：得到 Y<sub>n</sub>，可见子载波 8、16 等发生深度衰落（见图5）。
    • 导频估计：全 1 序列估计 H[k]→ 频域均衡 → 恢复 X<sub>n</sub>，与原 C<sub>n</sub> 完全匹配（见图6）。

四、结果与分析

4.1 BPSK BER 性能

  • 仿真曲线 vs. 理论曲线：两者高度一致，仅在低 SNR (<4 dB) 处略有偏差，系统计量有限所致。
  • 深度衰落开销：与 AWGN 信道相比，瑞利衰落下需约 3 dB 额外 SNR 才能达到相同 BER。

4.2 OFDM 全链路特性

  • 时域波形
    • IFFT 后时域信号呈复高斯分布（图1）。
    • 添加 CP 后波形在前端周期性展开，为后续 ISI 抗干扰奠定基础（图2）。
  • 多径影响
    • 信号经时域卷积后产生拖尾，但 CP 保护了有效区间，无符号间串扰（图3）。
  • 频域平坦化
    • 去 CP → FFT，可直接观测到信道频率选择性深度衰落（图5）。
    • 导频估计＋均衡后，各子载波幅度恢复一致，验证了估计与均衡正确性（图6）。

五、结论与展望

  1. 循环前缀：只要 CP 长度≥信道时延扩展，即可彻底消除 ISI，保证子载波正交性。
  2. 导频估计：全 1 导频序列能准确恢复信道频响，频域均衡可无失真还原符号。
  3. 进一步改进：实际系统中建议
    • 引入 信道编码（如 LDPC／Turbo 码）以提升误码性能；
    • 采用 分集技术（时、频、空分集）缓解深衰落；
    • 考虑 自适应调制，根据信道状况动态调整子载波调制阶数。

附：所有实验图请参见原报告 PDF 图1–图6
